Braço escavador de longo alcance para ZX200

A XINGCHUANG fabrica acessórios personalizados para escavadeiras de longo alcance para empreiteiros, locadoras de equipamentos e distribuidores de máquinas de construção. Projetado para braço de escavadeira de longo alcance para ZX200, este acessório estendido ajuda os operadores a chegarem mais longe da máquina e acessarem áreas de trabalho mais profundas ou mais distantes em aplicações de escavação adequadas.

Disponível em diversas opções de comprimento padrão, pode ser configurado de acordo com o raio de escavação necessário, profundidade de trabalho, condições do material e especificações da máquina. Antes da produção, a XINGCHUANG pode revisar o modelo da escavadeira, as dimensões da conexão, o arranjo hidráulico e o trabalho pretendido para ajudar os compradores a selecionar uma configuração que atenda aos requisitos do projeto.

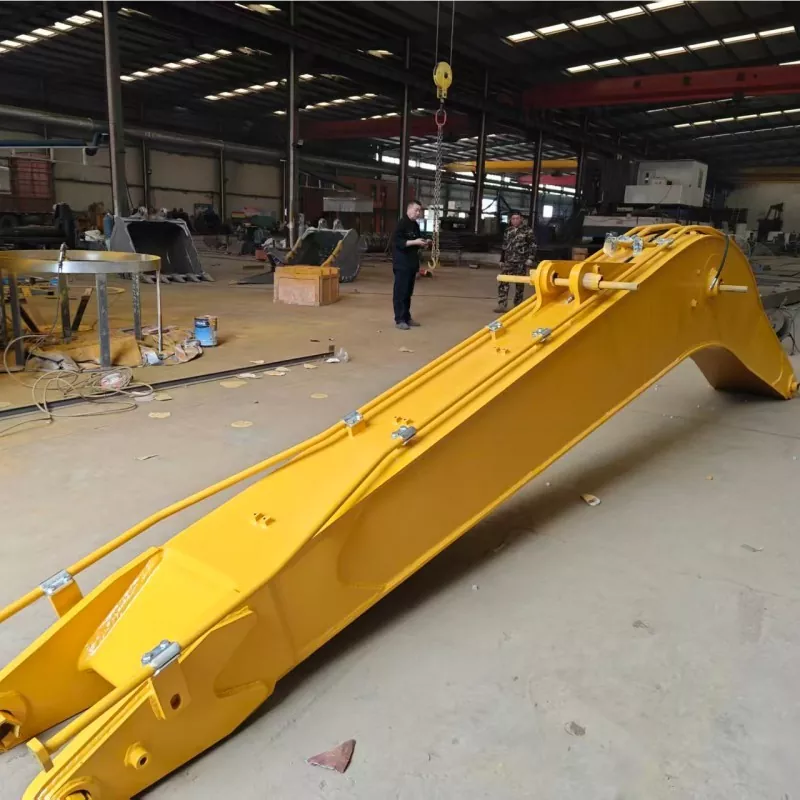

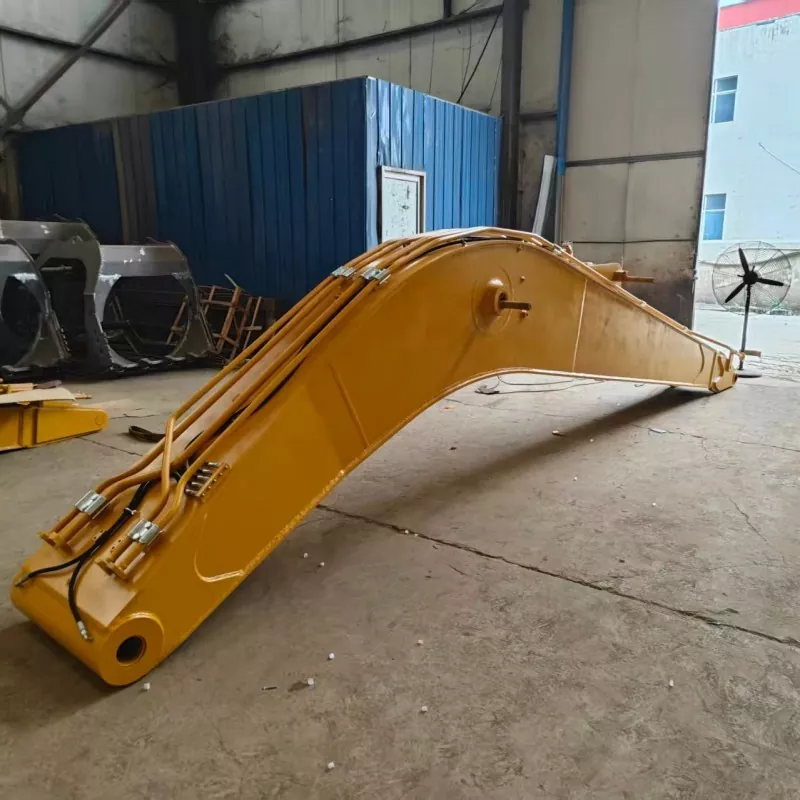

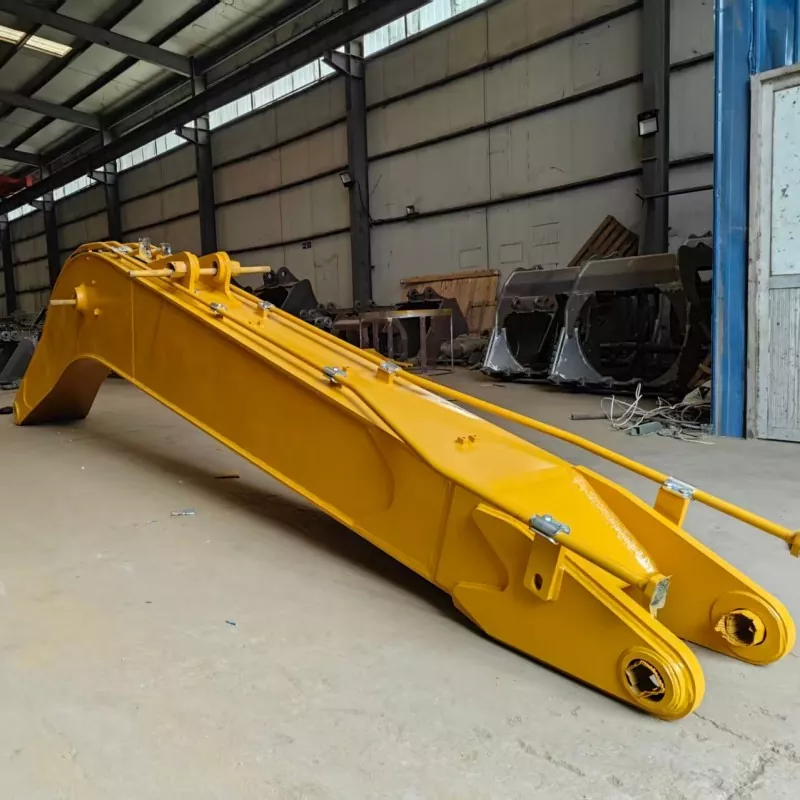

A estrutura do braço utiliza aço resistente ao desgaste NM400 conforme especificado para o corpo principal, com seções reforçadas nas principais áreas de suporte de carga. Furos de pino usinados em CNC, procedimentos de soldagem controlados e um sistema de revestimento protetor são usados ​​para dar suporte à consistência estrutural e ao serviço externo. O desempenho real e a vida útil dependem da configuração selecionada, das condições operacionais, das práticas de manutenção e da conformidade com os limites operacionais do fabricante da escavadeira.

Especificações Técnicas

As figuras acima são especificações de referência. A faixa de trabalho real, o peso do acessório, a capacidade de elevação e a compatibilidade devem ser confirmados em relação ao projeto final e aos dados operacionais específicos do modelo da escavadeira. Um acessório mais longo altera o envelope de trabalho da máquina e as características de carga, por isso não deve ser selecionado apenas pelo comprimento.

Escolha o comprimento do trabalho

A seleção de um braço estendido começa com a área de trabalho e não com a opção mais longa disponível. Os compradores devem identificar o alcance necessário a partir da posição planejada da máquina, a profundidade da escavação, a altura das margens circundantes e a distância da escavadeira ao material que está sendo manuseado. O raio de trabalho e a profundidade devem então ser verificados em relação à geometria de fixação proposta.

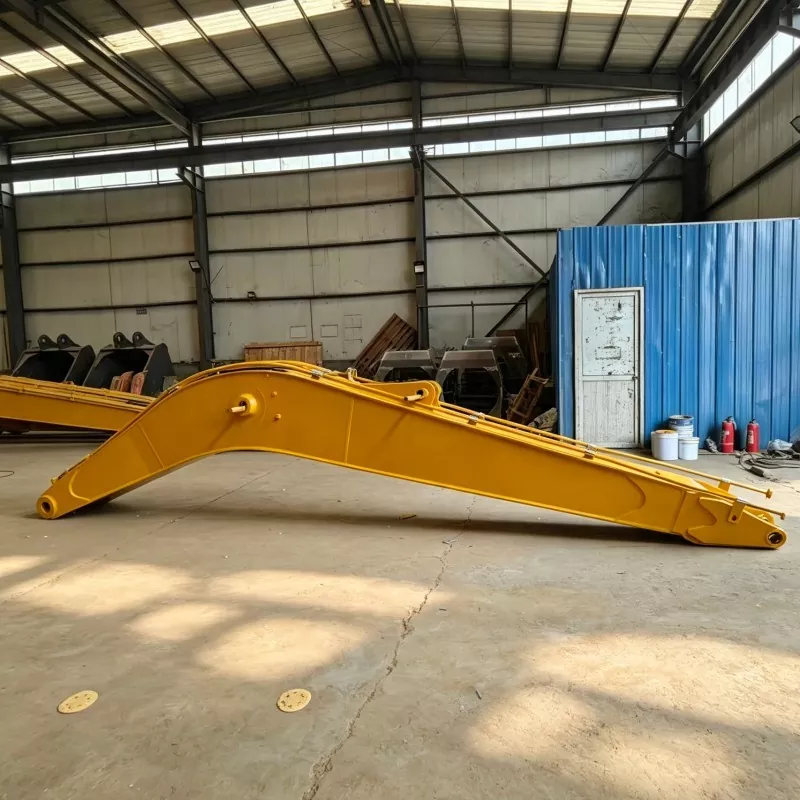

Uma configuração de 12 m pode ser considerada para projetos com requisitos de alcance moderado, enquanto versões de 14 m, 15 m e 17 m podem ser avaliadas para aplicações que exigem um envelope de trabalho mais longo. Estes são pontos de partida para a seleção e não recomendações universais. As condições do solo, a densidade do material, o tamanho da caçamba, o desempenho hidráulico e a estabilidade da máquina influenciam a configuração adequada.

A XINGCHUANG pode revisar solicitações de comprimento personalizado dentro da faixa declarada de 10 a 19 m. Antes de confirmar um pedido, forneça o modelo exato da escavadeira e os detalhes de série ou configuração, a profundidade de escavação e o raio horizontal necessários e a caçamba planejada ou outro acessório final. A revisão de engenharia também deve verificar o peso permitido do acessório e os limites operacionais da máquina.

Detalhes estruturais que afetam a vida útil

Reforço em áreas de alto estresse

Um braço estendido fica exposto a forças de flexão e cargas repetidas durante a operação. A placa principal, as placas laterais e as nervuras de reforço devem ser concebidas como uma estrutura coordenada. XINGCHUANG especifica aço resistente ao desgaste NM400 para o corpo do braço e reforço nas principais áreas de suporte de carga. Contudo, a espessura da placa por si só não determina a capacidade estrutural; a geometria, a qualidade da soldagem, a rastreabilidade do material e a carga de trabalho pretendida também devem ser consideradas.

Soldagem controlada e gerenciamento de tensão

A consistência da solda é importante para componentes expostos a repetidos ciclos de escavação e oscilação. O processo de fabricação fornecido descreve soldagem robótica e tratamento térmico para ajudar a controlar a qualidade da solda e a tensão residual. Compradores com projetos exigentes podem solicitar registros de inspeção de soldagem disponíveis, informações sobre materiais e documentos relevantes de qualidade de fábrica ao confirmar o pedido.

Alinhamento preciso de pinos e buchas

As conexões de pinos transferem cargas entre o braço e os componentes conectados. A mandrilamento CNC ajuda a manter o alinhamento dos furos dos pinos e pode reduzir o contato irregular quando os componentes são combinados corretamente. Durante a instalação e manutenção, os compradores também devem verificar o ajuste do pino, a condição da bucha, a lubrificação e os sinais de folga anormal.

Proteção contra exposição externa

O processo de superfície especificado inclui jateamento de areia, primer antiferrugem e pintura de acabamento de engenharia. Este sistema de revestimento ajuda a proteger o aço exposto durante serviços externos, incluindo trabalhos em ambientes úmidos. Em condições salinas ou persistentemente úmidas, a limpeza e inspeção regulares continuam sendo importantes porque danos ao revestimento e umidade retida podem levar à corrosão.

Combine o anexo com as condições do local

Diferentes projetos de escavação impõem diferentes exigências ao braço. A revisão do material, da posição de trabalho e do ambiente envolvente ajuda os compradores a evitar a escolha de um acessório demasiado longo, demasiado pesado ou inadequado para a tarefa planeada.

Dragagem de Rios e Lagoas

O alcance estendido pode ajudar a acessar os sedimentos do banco ou de outra posição de operação adequada, reduzindo potencialmente a necessidade de reposicionar a máquina com tanta frequência. Antes de usar, avalie a profundidade da água, a estabilidade das margens, as condições dos sedimentos, a seleção da caçamba e a faixa de trabalho permitida da escavadeira. Um acessório de longo alcance não substitui uma avaliação de estabilidade específica do local.

Manutenção de reservatórios e canais

A limpeza de canais e a manutenção de reservatórios podem exigir que a escavadeira ultrapasse a borda de um aterro ou trabalhe em torno de áreas de acesso restrito. O comprimento do acessório deve ser selecionado de acordo com o perfil da escavação e a posição da máquina, com especial atenção à capacidade de suporte do solo e ao envelope operacional seguro.

Modelagem de taludes na estrada

Um braço estendido pode suportar trabalhos de corte em encostas ou aterros onde a área alvo está fora do alcance de uma configuração padrão. Os compradores devem especificar a altura de trabalho necessária, o ângulo de inclinação e os requisitos de acabamento para que a configuração proposta possa ser avaliada quanto ao controle e estabilidade.

Terraplenagens Municipais e Gerais

Para projetos municipais selecionados, expansão de tanques e tarefas de terraplenagem, a configuração correta depende do tipo de material, profundidade de escavação, capacidade da caçamba e requisitos de ciclo. Escavações pesadas com materiais densos podem exigir um design de acessório diferente da dragagem leve ou acabamento de taludes.

Referências do Projeto

Projeto de renovação do rio Tailândia – escavação mais profunda

Um empreiteiro de conservação de água da Tailândia comprou 6 conjuntos de braço escavador de longo alcance para ZX200 para trabalhos de renovação de rios urbanos. O braço padrão original só conseguia atingir uma profundidade de escavação de aproximadamente 6,2 metros, o que limitava a eficiência da construção em áreas de águas profundas.

Após a adoção do braço de longo alcance personalizado, a profundidade da escavação foi aumentada para cerca de 9,8 metros. O projeto reduziu o período total de construção em cerca de 35% e evitou a necessidade de plataformas operacionais temporárias adicionais.

Projeto Rodoviário Municipal do Peru – Corte de Taludes

Em um projeto de modelagem de taludes de estradas municipais no Peru, a equipe de construção usou o braço escavador de longo alcance para ZX200 para realizar operações de corte em posições altas e de longa distância. A faixa de trabalho ampliada reduziu a dependência de equipamentos auxiliares de elevação e reduziu os custos adicionais de mão de obra.

Projeto de Dragagem de Lago Doméstico – Configuração de 17 m

Para um projeto doméstico de limpeza de sedimentos de lagos, fornecemos uma versão superlonga personalizada de 17 metros para operações de dragagem em áreas amplas. Antes da entrega, todos os produtos passaram por testes de carga contínuos de 24 horas para verificar a estabilidade estrutural e a confiabilidade operacional.

Os casos acima descrevem os resultados relatados do projeto. Os resultados reais variarão de acordo com as condições do local, configuração da máquina, práticas do operador e gerenciamento do projeto. Os compradores podem solicitar referências de projeto e documentação de inspeção disponíveis ao avaliar uma aplicação semelhante.

O que confirmar antes de fazer o pedido

Para reduzir problemas de compatibilidade e evitar modificações desnecessárias, os compradores devem preparar as seguintes informações antes de solicitar um orçamento:

Identificação da máquina:Modelo exato da escavadeira, série, ano ou detalhes de série, quando disponíveis, e configuração de acessórios existentes.

Requisitos de trabalho:Alcance alvo, profundidade de escavação, elevação do local, tipo de material, dimensões da caçamba e as principais tarefas que o implemento executará.

Detalhes da conexão:Diâmetro do pino, distância central do pino, largura de montagem, dimensões de conexão do cilindro, requisitos de mangueira hidráulica e disposição de ligação.

Escopo do pedido:Comprimento necessário do braço, pinos e mangueiras incluídos, requisitos de articulação do cilindro e da caçamba, cor da superfície, embalagem e porto de destino ou local de entrega.

Se disponível, envie fotos das conexões existentes da lança e do braço, placa de identificação da máquina, dimensões relevantes e área de trabalho proposta. Esses detalhes ajudam o fabricante a avaliar a configuração antes de emitir desenhos finais ou orçamento.

Inspeção, Certificação e Suporte

A XINGCHUANG fornece fabricação de acessórios para escavadeiras e suporte à exportação para empresas de construção, distribuidores de equipamentos e frotas de aluguel. Dependendo do pedido e do escopo de inspeção acordado, os compradores podem solicitar registros de materiais disponíveis, fotografias de produção, informações de inspeção e documentação de teste de carga antes do envio.

A empresa afirma possuir certificações ou qualificações relacionadas à ISO 9001, CE e SGS. Os compradores devem confirmar o titular exato do certificado, o escopo, a validade e a aplicabilidade ao anexo específico e ao mercado de destino. Os requisitos CE dependem da classificação do produto e da legislação aplicável, enquanto a SGS pode referir-se a serviços de teste, inspeção ou certificação em vez de uma única aprovação universal de produto. Solicite os documentos relevantes para verificação antes da compra.

Para acessórios estruturais, os requisitos de inspeção devem ser acordados antes da produção. Qualquer teste de carga, método de inspeção ou critério de aceitação deve ser documentado claramente para que o comprador entenda o que foi testado e sob quais condições.

Perguntas frequentes

Como posso confirmar se o acessório cabe na minha ZX200?

Forneça a versão exata da máquina e as medidas de conexão. Embora as configurações listadas sejam direcionadas às escavadeiras da série ZX200, as dimensões de montagem, as conexões hidráulicas e os arranjos de articulação podem variar. A compatibilidade deve ser confirmada com a máquina real antes da produção.

Um braço mais longo sempre proporciona melhor produtividade?

Não. Um braço mais longo pode aumentar o alcance e a profundidade de trabalho, mas também altera as características de carga da máquina e pode afetar a força de escavação, o tempo de ciclo e a estabilidade. O melhor comprimento é aquele que atende aos requisitos do projeto dentro dos limites operacionais aprovados da escavadeira.

Posso usar a mesma caçamba do braço da minha escavadeira padrão?

Depende do projeto do acessório, do peso da caçamba, das dimensões do pino e da geometria da articulação. Compartilhe as especificações existentes da caçamba para que o fabricante possa verificar se ela pode ser mantida ou se é necessária uma caçamba ou conjunto de articulação compatível.

O que devo verificar após a instalação?

Siga as instruções da máquina e do acessório para inspecionar o travamento dos pinos, a lubrificação, as conexões hidráulicas, o roteamento das mangueiras, a interferência e o movimento na faixa de operação. A operação inicial deverá ser realizada sob um procedimento de inspeção apropriado e dentro dos limites especificados.

Você pode fornecer desenhos e registros de inspeção antes do envio?

Desenhos disponíveis, imagens de produção, registros de inspeção e documentação de teste acordada podem ser discutidos durante a confirmação do pedido. Especifique os documentos necessários para aprovação de compra, processo de importação ou entrega de projeto antes do início da produção.

O que é coberto pela garantia declarada?

Os termos fornecidos estabelecem uma garantia de fábrica de 12 meses para peças estruturais soldadas, enquanto pinos, luvas e vedações são tratados como consumíveis normais. Confirme os termos finais da garantia, exclusões, data de início e procedimento de reclamação no contrato de venda antes de fazer o pedido.

Fabricação personalizada para seu projeto de escavação

XINGCHUANG oferece suporte a configurações de acessórios personalizadas para empreiteiros de construção, fornecedores de aluguel de equipamentos e distribuidores de peças de máquinas. As opções podem incluir comprimento do braço, cor da superfície e acessórios compatíveis, sujeitos a revisão de engenharia e compatibilidade da máquina.

Para receber recomendação e orçamento específico do projeto, envie o modelo da escavadeira, faixa de trabalho necessária, dimensões de conexão, detalhes de aplicação e mercado de destino. A XINGCHUANG pode então revisar a configuração solicitada, confirmar o escopo de fornecimento disponível e discutir arranjos de produção, inspeção, embalagem e entrega.
