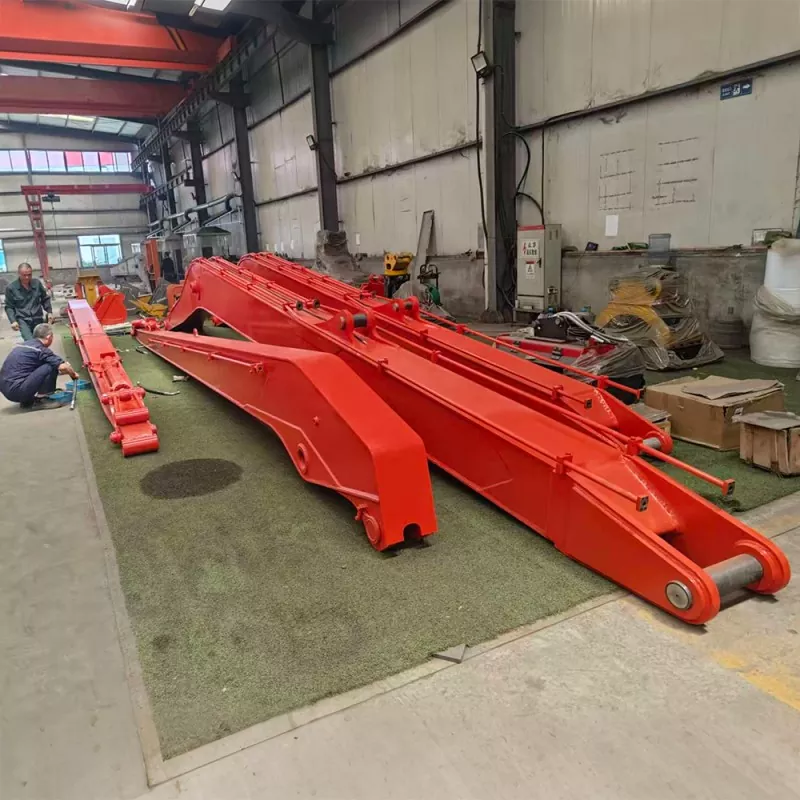

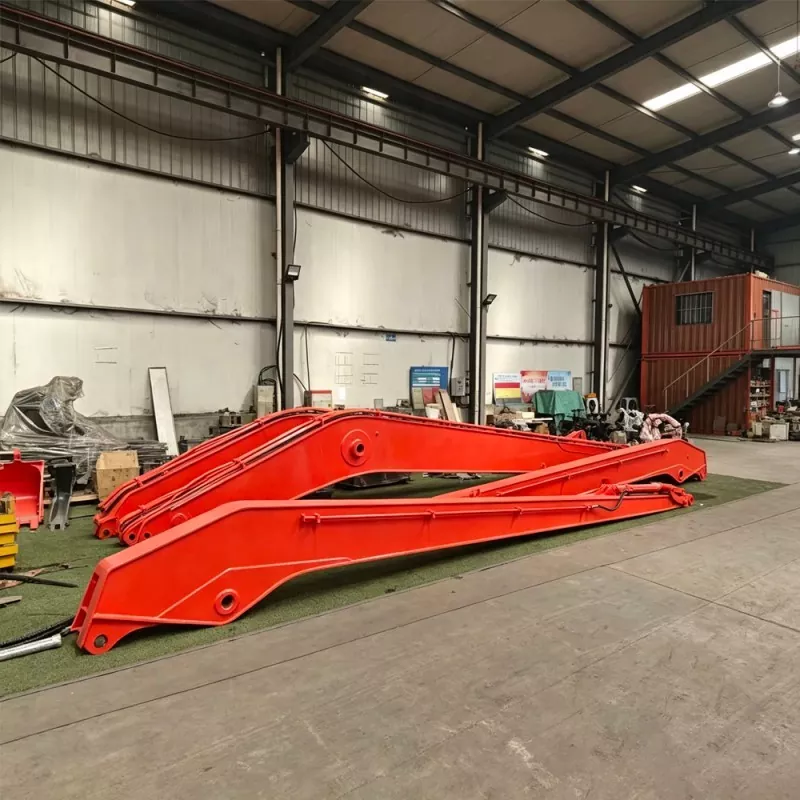

Lança de escavadeira para PC300

Na XINGCHUANG, fabricamos peças estruturais de escavadeiras para reposição e requisitos específicos do projeto. Nossa lança de escavadeira para PC300 foi projetada em torno da aplicação declarada do PC300, com seleção de material, áreas de tensão reforçada, inspeção de soldagem e proteção de superfície consideradas durante a produção. Possuímos certificação CE e podemos discutir requisitos técnicos antes de confirmar um pedido.

Verifique a montagem antes da substituição

A lança da escavadeira para PC300 é uma importante estrutura de suporte de carga que conecta a parte superior do corpo da escavadeira ao equipamento de trabalho. Mesmo pequenas diferenças no espaçamento dos pinos, largura de montagem ou pontos de conexão do cilindro podem criar problemas de instalação. Antes de solicitar uma substituição, recomendamos confirmar o modelo exato da máquina, o número de série, a série de produção e a configuração da lança existente.

Confirme os pontos de montagem

Verifique as dimensões e posições dos pinos da base da lança, dos pontos de montagem do cilindro do braço, das conexões do cilindro da lança e dos suportes relacionados. Os compradores também devem comparar o comprimento total e a folga com o componente original. Esses detalhes ajudam a determinar se a substituição pode ser instalada sem modificações.

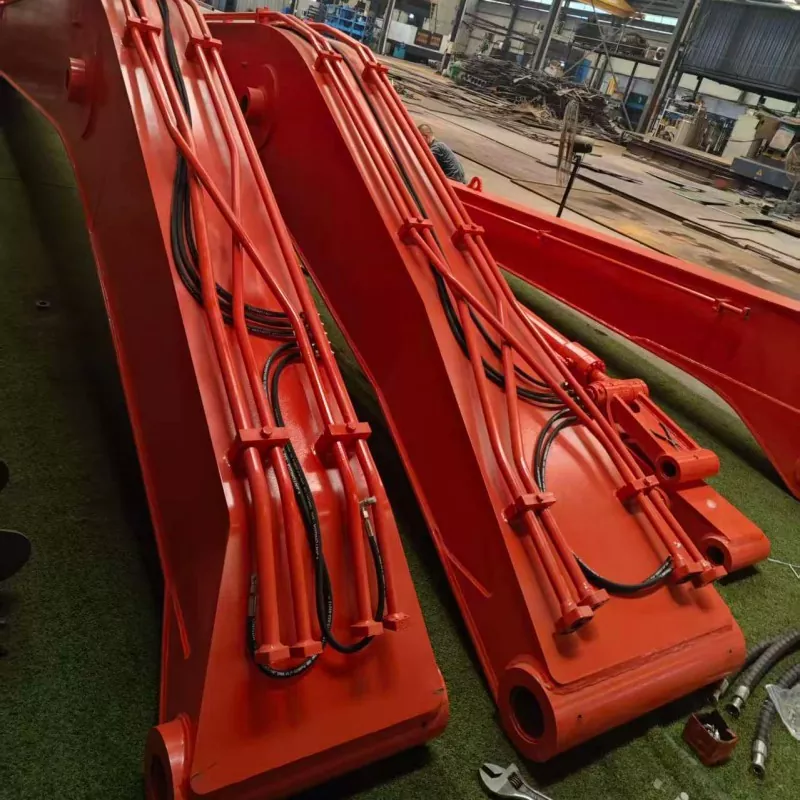

Revise o Layout Hidráulico

Os detalhes de roteamento e fixação da tubulação hidráulica podem variar entre as versões da máquina ou modificações anteriores. Recomendamos verificar a disposição da linha existente, braçadeiras, suportes e locais de conexão antes da produção. A compatibilidade final deve ser confirmada em relação à configuração específica do PC300, em vez de assumir que todas as máquinas da série usam dimensões idênticas.

Projeto Estrutural para Trabalho Pesado

As lanças da escavadeira sofrem cargas de flexão repetidas e tensões em torno das juntas dos pinos e dos suportes dos cilindros. Mineração, pedreiras e movimentação de terras de alto ciclo podem aumentar as demandas de fadiga, especialmente quando a máquina trabalha com acessórios pesados ​​ou em condições abrasivas.

Placa de aço de alta resistência

A configuração fornecida utiliza aço de alta resistência Q355NM para a estrutura principal. A adequação do material depende das propriedades mecânicas exigidas, da espessura da placa, do processo de fabricação e do ambiente de trabalho. Recomendamos confirmar a qualidade do material e a documentação relevante na especificação do pedido quando a rastreabilidade for necessária.

Reforce as áreas de estresse crítico

O tubo da lança, os assentos das dobradiças e as placas de reforço internas exigem um projeto estrutural cuidadoso porque as cargas se concentram em torno das juntas e dos pontos de conexão. Nossa abordagem de fabricação se concentra no reforço adequado e na fabricação consistente para ajudar o componente a suportar cargas operacionais repetidas. Os detalhes de reforço devem ser projetados para a máquina pretendida e não devem interferir no movimento do pino, na geometria do cilindro ou no acesso para manutenção.

Proteja superfícies expostas

As máquinas externas ficam expostas à umidade, poeira, lama e mudanças de temperatura. O processo de produção fornecido inclui preparação de superfície e revestimento anticorrosivo para ajudar a proteger o aço exposto. A inspeção regular e o reparo oportuno de revestimentos danificados continuam importantes, especialmente quando o equipamento opera em ambientes úmidos ou corrosivos.

Inspecione a qualidade de soldagem e fabricação

A qualidade da solda é uma consideração fundamental ao comprar uma lança de reposição. A má preparação da solda, a soldagem inconsistente ou a inspeção inadequada podem aumentar o risco de defeitos em áreas altamente tensionadas. Os compradores devem perguntar como as juntas críticas são fabricadas e quais registros de inspeção estão disponíveis para o componente acabado.

Controle do Processo de Soldagem

Nossas informações de fabricação fornecidas especificam soldagem robótica multicamadas automática. Preparação, parâmetros de soldagem e mão de obra consistentes ajudam a manter a qualidade de fabricação repetível. O procedimento de soldagem apropriado depende da espessura do material, do projeto da junta e dos requisitos de produção.

Inspeção de juntas críticas

Os métodos de inspeção devem ser selecionados de acordo com o projeto conjunto e os requisitos de qualidade aplicáveis. Quando especificado, os testes não destrutivos podem ajudar a identificar certos defeitos superficiais ou internos. Os compradores com requisitos de inspeção específicos do projeto devem confirmar o método, os critérios de aceitação e a documentação antes de fazer um pedido.

Verificações dimensionais finais

Antes da instalação, as principais dimensões de montagem e a localização dos pinos devem ser verificadas em relação ao desenho aprovado. Recomendamos solicitar registros de inspeção dimensional e confirmar se a lança entregue corresponde à configuração acordada, especialmente para projetos de substituição onde o tempo de inatividade é caro.

Desempenho em diferentes locais de trabalho

Operações de Mineração e Pedreira

Na mineração e pedreira a céu aberto, a lança da escavadeira PC300 está exposta a cargas de escavação repetidas e possíveis cargas de choque. A operação correta da máquina, a seleção adequada de acessórios e a inspeção regular são importantes juntamente com a qualidade estrutural. A escavadeira deve permanecer dentro dos limites operacionais do fabricante.

Construção de estradas e infraestruturas

A construção de estradas, fundações de pontes, movimentação de terras e preparação do local muitas vezes exigem movimentos repetidos da lança durante longos turnos. A geometria e o encaixe corretos ajudam a manter a faixa de trabalho pretendida e evitam tensões desnecessárias causadas por conexões desalinhadas.

Rio e Terraplanagens Gerais

A regulação do rio, a escavação de margens e a terraplenagem em geral podem expor os componentes estruturais à umidade e a materiais abrasivos. A manutenção da superfície, a inspeção das juntas dos pinos e o monitoramento de rachaduras ou deformações podem ajudar a identificar problemas antes que eles levem a um tempo de inatividade prolongado do equipamento.

Projeto do Cliente: Mineração de Granito na Malásia

Fornecimento de reposição para um local em Sarawak

De acordo com as informações do projeto que nos foram fornecidas, a XINGCHUANG forneceu 20 lanças de escavadeira PC300 personalizadas em 2025 para um projeto de mineração de granito a céu aberto em Sarawak, Malásia. O cliente relatou que as lanças originais sofreram deformações, rachaduras e problemas de desempenho com cargas pesadas, levando a interrupções para manutenção.

Resultados operacionais relatados

Após a instalação das barras de reposição, o relato de caso fornecido afirma que o equipamento funcionou por seis meses sem relato de falha e que a frequência de manutenção diminuiu 80%. Estes números descrevem o projeto relatado e não são garantia do mesmo resultado sob diferentes condições de operação. A vida útil real depende da condição da máquina, da carga de trabalho, das práticas do operador, da manutenção e da qualidade da instalação.

Recomendamos discutir o ciclo de trabalho pretendido, as condições de manuseio de materiais e os requisitos de inspeção antes de selecionar um substituto para projetos de mineração semelhantes.

Especificações do produto

A tabela a seguir resume a configuração fornecida. Confirme o modelo exato, as dimensões e os documentos técnicos da sua máquina antes de fazer o pedido.

Suporte para personalização e entrega

Os requisitos de substituição podem variar de acordo com a versão da máquina, reparos anteriores e ambiente de trabalho. Podemos discutir detalhes estruturais personalizados e fornecimento de lote após analisar a aplicação e os desenhos aprovados.

Para reduzir atrasos, recomendamos fornecer o número de série da máquina, fotografias da barra existente, dimensões de montagem, diâmetros dos pinos, detalhes de conexão do cilindro e qualquer número de peça original disponível. Se a lança tiver sido modificada anteriormente, inclua esses detalhes para que a substituição possa ser avaliada em relação à máquina real.

Os cronogramas de entrega dependem do status do estoque, da preparação do material, da aprovação do desenho, dos requisitos de produção e dos arranjos de inspeção. Confirmamos o prazo de entrega após a revisão da configuração e dos detalhes do pedido, em vez de aplicar uma estimativa de entrega para cada pedido.

Perguntas frequentes

Que informações ajudam a identificar a versão correta da barra PC300?

Forneça o número de série da máquina, ano de produção, se disponível, detalhes do modelo, número da peça original e fotografias nítidas da lança e dos pontos de montagem. Esses detalhes ajudam a distinguir entre configurações e reduzem o risco de solicitar um componente incompatível.

Posso instalar a substituição se a lança original tiver sido modificada?

Não sem antes verificar as modificações. Alterações nos suportes de montagem, localização dos pinos, conexões dos cilindros ou roteamento hidráulico podem afetar a instalação. Compartilhe as dimensões modificadas e fotografias antes da produção para que os requisitos de substituição possam ser revisados.

Que registros de inspeção devo solicitar?

Dependendo dos seus requisitos de compra, você pode solicitar documentação de material, registros de inspeção dimensional, relatórios de inspeção de soldagem e resultados de testes não destrutivos aplicáveis. Confirme os métodos de inspeção e critérios de aceitação necessários antes do início da produção.

O que pode fazer com que uma lança substituta desenvolva rachaduras prematuramente?

Os possíveis fatores contribuintes incluem carga de impacto, operação além dos limites da máquina, cargas de acessórios inadequadas, fadiga, mau alinhamento dos pinos, defeitos de soldagem ou manutenção inadequada. Se aparecerem rachaduras, pare de usar o equipamento afetado e providencie uma inspeção qualificada antes de devolvê-lo ao serviço.

Como posso reduzir o tempo de inatividade durante a substituição da lança?

Confirme a configuração exata da máquina e as dimensões de montagem antes de fazer o pedido, prepare equipamento de elevação adequado e pessoal de instalação qualificado e verifique as juntas dos pinos e as conexões hidráulicas durante a instalação. Siga os procedimentos do fabricante da escavadeira para montagem e comissionamento.

Solicite um orçamento de substituição

Na XINGCHUANG, ajudamos os clientes a revisar os requisitos de substituição para escavadeiras PC300 e outras peças estruturais específicas do projeto. Envie-nos os detalhes da máquina, fotografias, desenhos e quantidade necessária para que possamos avaliar a montagem, confirmar a especificação proposta e fornecer um orçamento.

Também aceitamos consultas sobre pedidos em grandes quantidades, produção personalizada, documentação de inspeção e arranjos de remessa para o exterior. Entre em contato com nossa equipe para discutir sua aplicação e confirmar os detalhes técnicos antes da compra.
